TKLS – Руководство по эксплуатации
20
Конфигурирование датчика
Датчик может быть настроен следующими способами:
с помощью программы «Конфигуратор TKLS»;
дистанционно по RS-485;
дистанционно, по интерфейсу Bluetooth;
Первый способ предполагает подключение датчика к ПК или ноутбуку. Для
корректной работы датчика с ПК в системе должны быть установлены
соответствующие драйвера. Если в системе не установлены нужные драйвера, то
необходимо установить, следуя инструкции описанной в разделе «Установка
драйверов».
Подключение датчика к ПК осуществляется с помощью специального адаптера (см.
рис.2).

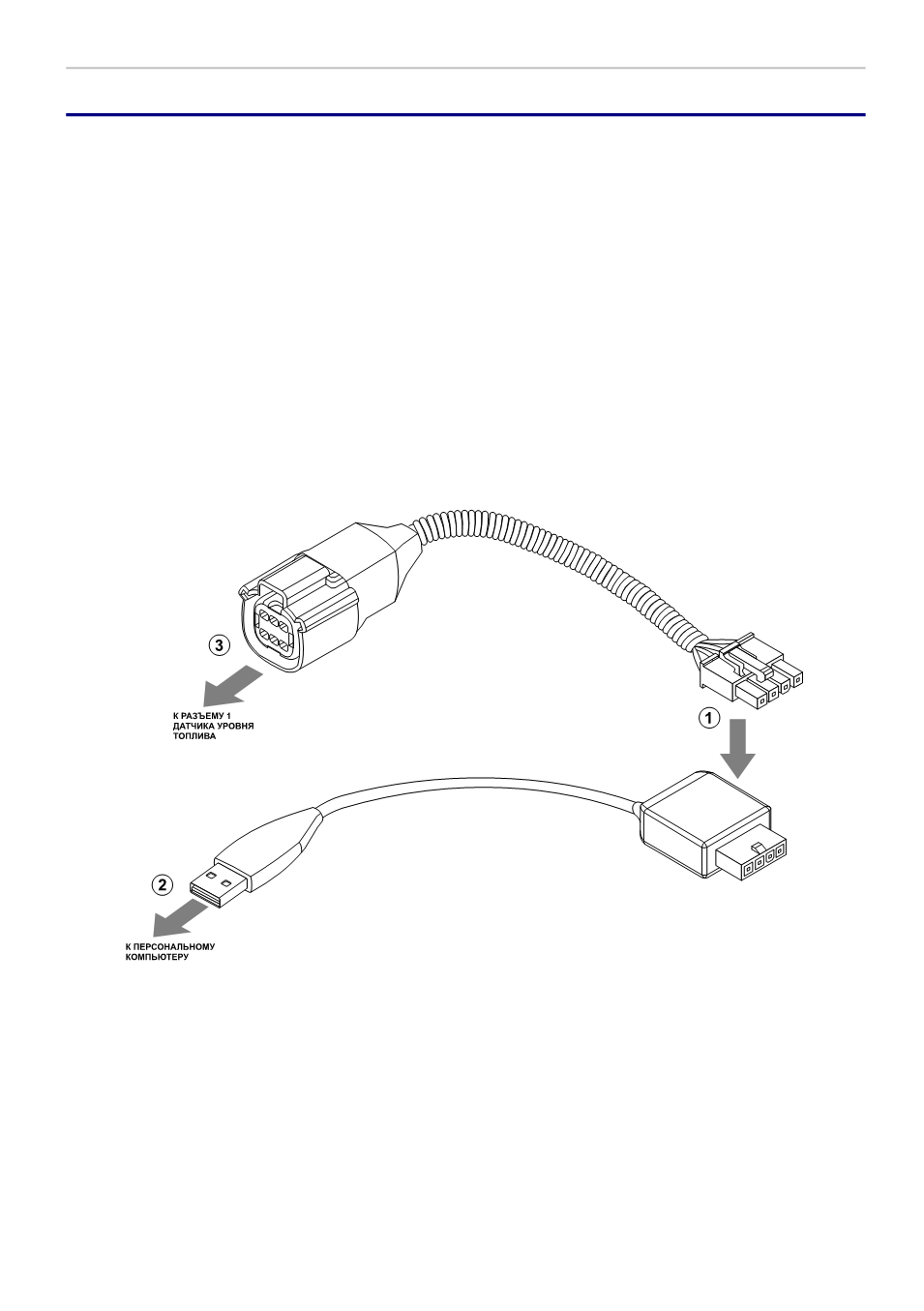

Рис.2 – Подключение датчика к ПК.
Для подключения датчика к ПК необходимо:
отключить питание датчика;
подключить четырехконтактный разъем адаптера к четырехконтактному разъему
переходного кабеля (рис.2, п.1);
подключить USB разъем адаптера к ПК (рис.2, п.2);
подключить другой конец переходного кабеля к Разъему 1 датчика уровня топлива
(рис.2, п.3).
включить питание датчика.
