Подключение частотного выхода
Датчик уровня топлива «TKLS» оснащен одним частотным выходом с открытым
коллектором. Частота сигнала на частотном выходе датчика пропорциональна
показаниям уровня топлива в баке.
Диапазон выходного сигнала – от 100 до 3000 ГГц.
Максимальный ток нагрузки не должен превышать 200 мА.
Подключив частотный выход датчика к дискретному входу бортового контроллера
«АвтоГРАФ» и настроев вход контроллера как частотный, можно получать значения
уровня топлива в баке в виде частоты.

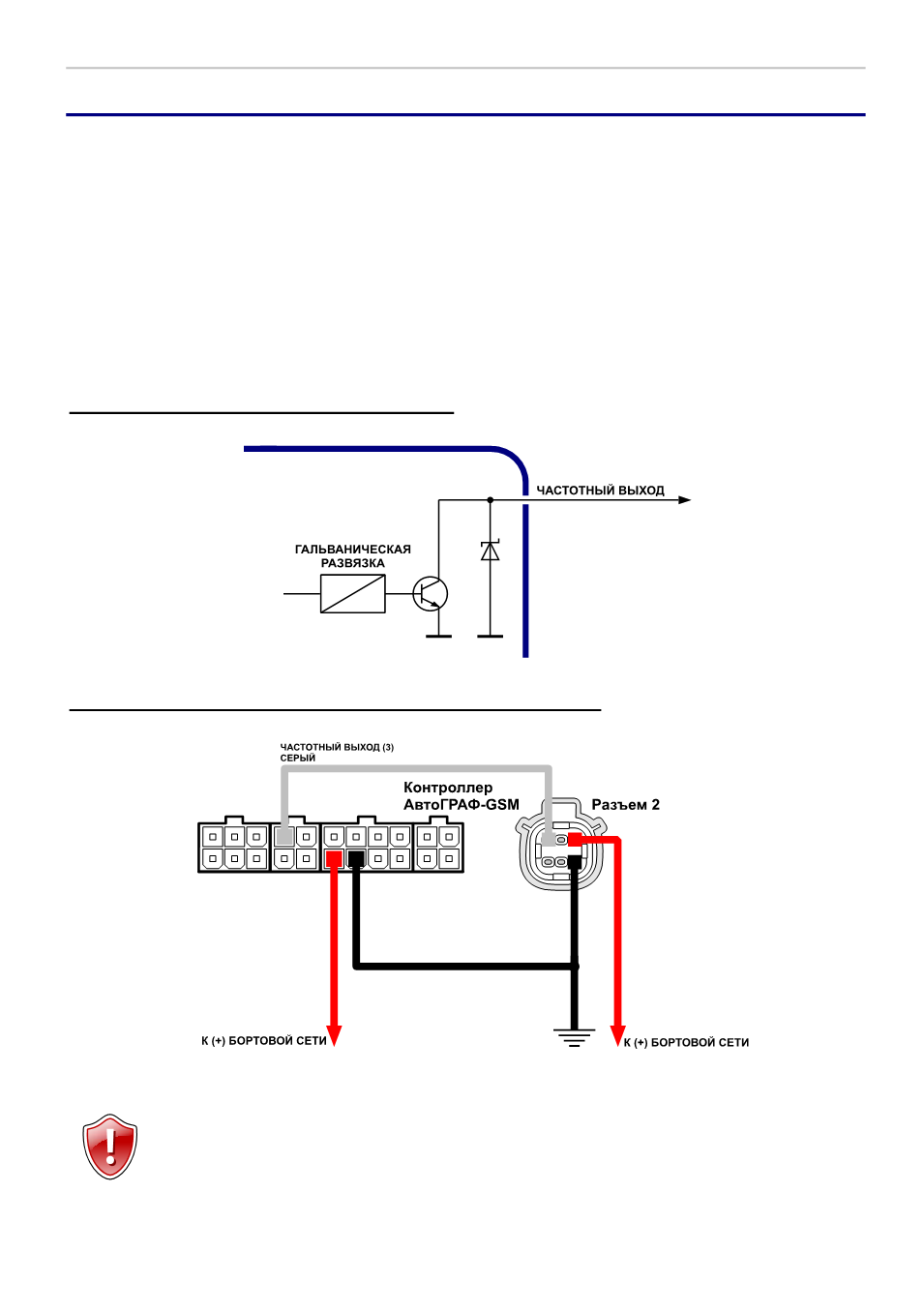

Внутренняя схема частотного выхода:
Структурная схема подключения частотного выхода:
Внимание!
Все подключения следует производить при выключенном питании
датчика и устройств, подключаемых к частотному выходу.
