TKLS – Руководство по эксплуатации
17
Подключение к шине RS-485 (TIA/EIA-485-A)
Датчик «TKLS» оснащен интерфейсом RS-485 (TIA/EIA-485-A). Это позволяет
подключить датчик уровня топлива к любому внешнему устройству, оснащенному
шиной RS-485 для считывания показаний датчика. Датчик «TKLS» поддерживает
следующие протоколы обмена данными по интерфейсу RS-485: LLS и Modbus.
Настроить протокол и параметры работы интерфейса RS-485 можно при помощи
программы «Конфигуратор TKLS».
Структурная схема подключения датчика уровня топлива к внешнему
устройству по шине RS-485:

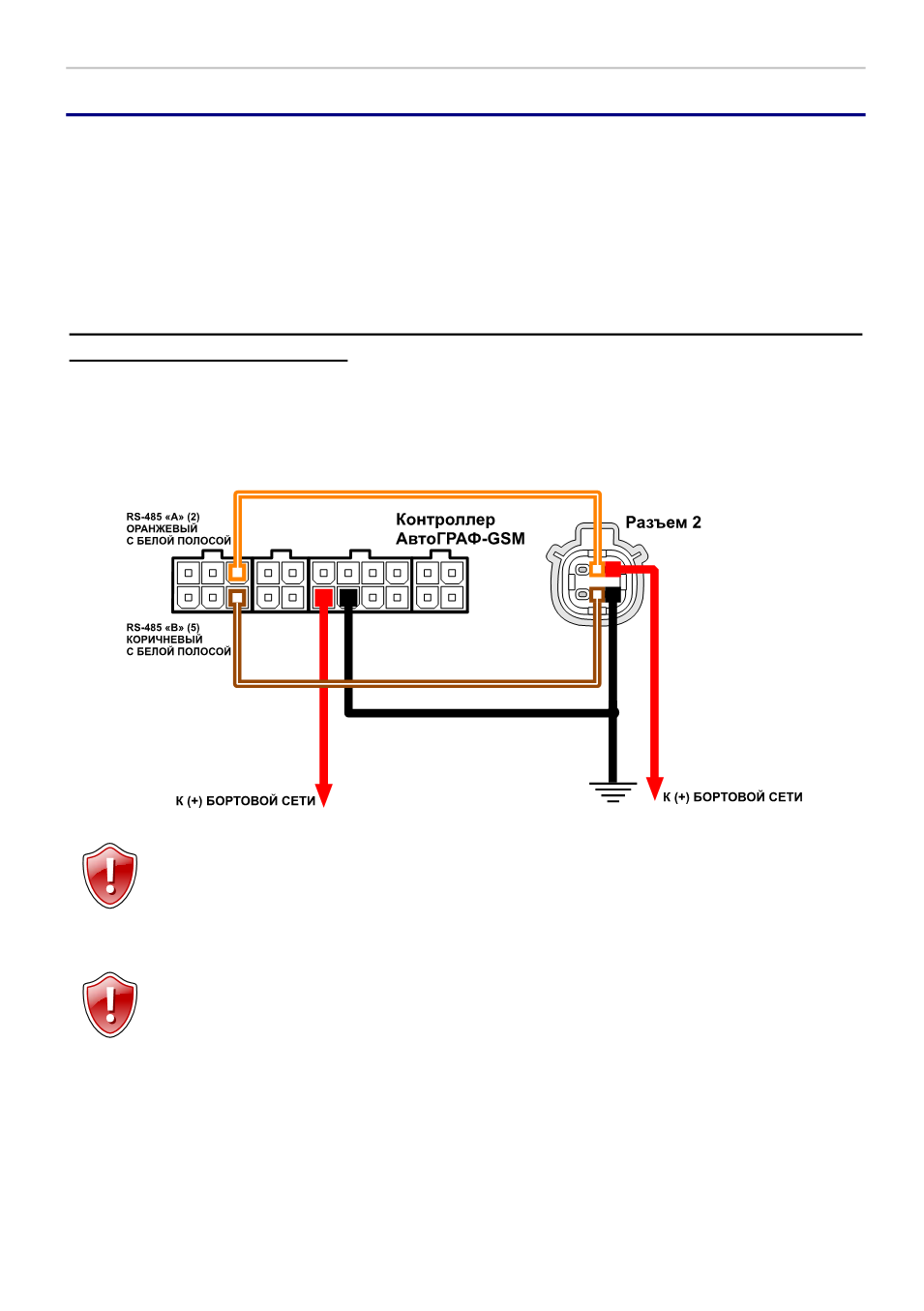

Ниже приведена схема подключения датчика к бортовому контроллеру «АвтоГРАФ-
GSM». Данная схема справедлива для всех устройств, работающих с датчиком по
шине RS-485.
Внимание!
Не допускается путать подключение к линиям «А» и «В». В случае
неправильного подключения работоспособность всех устройств не
гарантируется.
Внимание!
Все подключения следует производить при выключенном питании
датчика и устройств, подключаемых к шине RS-485 датчика.
