TKLS: ОПИСАНИЕ И ХАРАКТЕРИСТИКИ
КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ

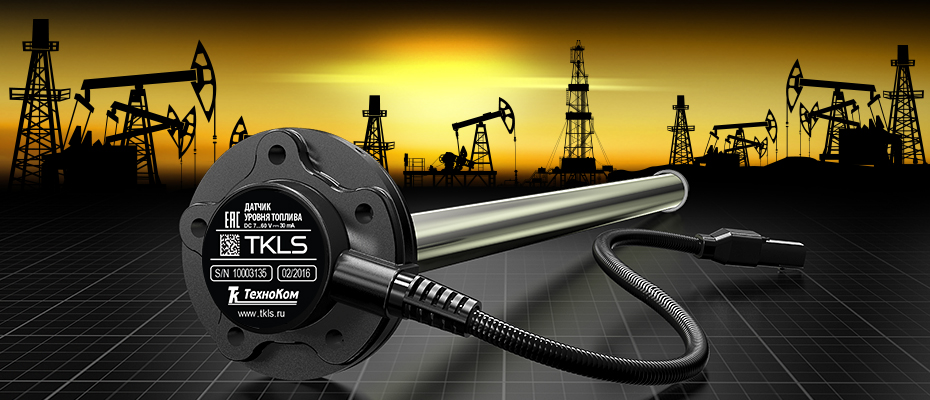

Датчик уровня топлива «TKLS» – это электронный измеритель-преобразователь емкостного типа, предназначенный для измерения уровня топлива в топливном баке транспортного средства (или в иной ёмкости), преобразования полученных данных в цифровой вид либо частотный сигнал и передачи их устройству сбора данных. Данные передаются в цифровом виде по интерфейсу RS-485 в заданном пользователем протоколе. Кроме того, датчик позволяет осуществлять передачу измеренного уровня топлива в виде частотно-модулированного импульсного сигнала с частотой, прямо пропорциональной измеренному уровню топлива. Дополнительно, датчик позволяет измерять и передавать в цифровом виде ряд параметров, таких как температура, угол наклона бака относительно горизонтальной плоскости, коды диагностики и т.п.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Выходной интерфейс | 1x RS-485 (TIA/EIA-485-A) 1x частотный выход |
Протокол интерфейса RS-485 | AGHIP / LLS / ModBus |
Bluetooth Smart / Bluetooth Low Energy (BLE) | Есть |
Встроенный акселерометр / измерение угла наклона | Есть |
Самодиагностика | Есть |
Отчет об ошибках | Есть |
Защита настроек паролем | Есть |
Проводное подключение к навигационному терминалу | Есть |
Беспроводное подключение к навигационному терминалу | Есть1 |
Дистанционная настройка по интерфейсу Bluetooth | Есть |
Дистанционная настройка по интерфейсу RS-485 | Есть |
Дистанционное обновление микропрограммы (прошивки) | Есть |
Ведение журнала событий | Есть |
Измерение температуры | Есть |
Автоматическая тарировка | Есть |
Количество дискретных входов, шт | 1 |
ПАРАМЕТРЫ ЧАСТОТНОГО ВЫХОДА | |
Диапазон выходного сигнала, Гц | 100…3000 |
Тип выхода | открытый коллектор |
Максимальный ток нагрузки, мА | 200 |
ПАРАМЕТРЫ ИЗМЕРЕНИЙ | |
Измеряемая среда | Бензин, дизельное топливо |
Точность измерения в рабочей области, не хуже, % | 1 |
Разрешающая способность, бит | 12 |
Диапазон измерения температуры, °С | -40…+85 |
Погрешность измерения температуры, °С | ±1 |
ПАРАМЕТРЫ РАБОТЫ ДАТЧИКА | |
Напряжение питания, В | 7…60 |
Потребляемый ток, не более, мА2 | 30 |
Температурный диапазон, °С | -40…+85 |
Степень защиты корпуса | IP69K3 |
Длина измерительной части, мм | 750 / 1000 / 1500 / 2000 / 2500 / 3000 |
Тип крепления | SAE 5 |
Средний срок службы изделия, лет | 10 |
1 Возможность беспроводного подключения к навигационным терминалам серии «АвтоГРАФ™», оснащенным модулем Bluetooth.
2 Все измерения параметров устройства, кроме особо оговоренных случаев, производятся при номинальном напряжении питания 12,0 ± 0,5 В.
3 Конструкцией корпуса предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй
под высоким давлением.
Такая высокая степень защиты применяется в том числе для оборудования, устанавливаемого на транспортные средства, которые нуждаются
в регулярной мойке под высоким давлением и при высокой температуре воды (самосвалы, бетономешалки и др.).
под высоким давлением.
Такая высокая степень защиты применяется в том числе для оборудования, устанавливаемого на транспортные средства, которые нуждаются
в регулярной мойке под высоким давлением и при высокой температуре воды (самосвалы, бетономешалки и др.).
КОМПЛЕКТ ПОСТАВКИ
№ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
---|---|---|
1 | Датчик уровня топлива «TKLS» | 1 шт. |
2 | Крышка защитная | 1 шт. |
3 | Кабель монтажный (в пластиковой гофре) L = 7.5 м1 | 1 шт. |
4 | Комплект монтажный | 1 комплект |
5 | Паспорт | 1 шт. |
6 | Гарантийный талон | 1 шт. |
1 Стандартная длина кабеля. Поставка с кабелем другой длины – возможна по заказу.
КОМПЛЕКТ МОНТАЖНЫЙ
№ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
---|---|---|
1 | Прокладка уплотнительная | 1 шт. |
2 | Саморез с шайбой и уплотнительной прокладкой M5 | 5 шт. |
5 | Пломба пластиковая | 2 шт. |
6 | Изолирующий колпачок | 1 шт. |
7 | Предохранитель с держателем | 1 шт. |
ИНТЕРФЕЙСНЫЙ РАЗЪЕМ
Разъем 1 Интерфейсный разъем датчика. Вид со стороны контактов. |
Разъем 2 Разъем удлинительного кабеля. Вид со стороны разъема. |
№ | ЦВЕТ ПРОВОДА В КАБЕЛЕ | ОПИСАНИЕ | |
---|---|---|---|
1 | КРАСНЫЙ | «+» Основного питания | |
2 | ОРАНЖЕВЫЙ | RS-485 (A) | |
3 | СЕРЫЙ | Частотный выход (ОК) | |
4 | ЧЕРНЫЙ | Общий | |
5 | КОРИЧНЕВЫЙ | RS-485 (B) | |
6 | БЕЛЫЙ | Цифровой вход (по «–») |
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантия распространяется на весь срок службы изделия (Пожизненная Гарантия / Lifetime Warranty).
Полностью условия гарантийного обслуживания изложены в Гарантийном Талоне (входит в комплект поставки)
и в «Руководстве по эксплуатации» («Руководстве пользователя»).
Основанием для гарантийного обслуживания является выданный в установленном порядке Гарантийный Талон.
В случае отсутствия или наличия некорректных записей в графах Гарантийного Талона (дата продажи, подпись
продавца и покупателя, печать продавца и т.п.), данный Гарантийный Талон является недействительным.
Полностью условия гарантийного обслуживания изложены в Гарантийном Талоне (входит в комплект поставки)
и в «Руководстве по эксплуатации» («Руководстве пользователя»).
Основанием для гарантийного обслуживания является выданный в установленном порядке Гарантийный Талон.
В случае отсутствия или наличия некорректных записей в графах Гарантийного Талона (дата продажи, подпись
продавца и покупателя, печать продавца и т.п.), данный Гарантийный Талон является недействительным.
СЕРТИФИКАТЫ И ЛИЦЕНЗИИ
• Свидетельство об утверждении типа средств измерений: RU.C.29.639.A № 59741
В соответствии с приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 755 от 17.04.2020, срок действия
Свидетельства об утверждении типа средств измерений RU.C.29.639.A № 59741 продлен на один год.
• Сертификат о признании утверждения типа средств измерений Республики Казахстан: № 12682 (на русском и казахском языках)
• Сертификат соответствия требованиям ISO 9001:2015 № RU19/818419002
• Сертификат соответствия о безопасности оборудования для работы во взрывоопасных средах: RU C-RU.АД07.В.03651/21
• Сертификат соответствия требованиям Технического Регламента Таможенного Союза о безопасности колесных ТС: RU С-RU.АД50.В.02621/20
• Декларация о соответствии Таможенного Союза: ЕАЭС N RU Д-RU.HP15.B.05143/20
• Сертификат соответствия Правилам ООН (UN Regulations) E mark (TKLS): E8 10R-04 1452 (на 2-х листах)
• Протокол испытаний на соответствие требованиям ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»: № 480061-21 (на 2-х листах)
