TK.iSB (Барьер искрозащиты): ОПИСАНИЕ И ХАРАКТЕРИСТИКИ
КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ

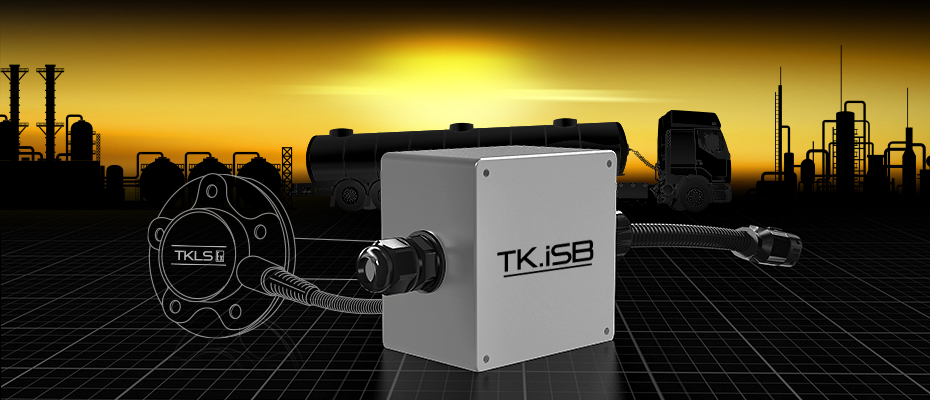

Барьер искрозащиты «TK.iSB» – это устройство, предназначенное для защиты искробезопасных цепей датчика уровня топлива «TKLS» во взрывозащищенном исполнении от воздействия высоких напряжений путем ограничения максимального напряжения и тока, протекающего через эти цепи. Барьер искрозащиты «TK.iSB» позволяет использовать датчик уровня топлива «TKLS» во взрывозащищенном исполнении во взрывоопасной среде при условии соблюдения эксплуатационных требований, установленных на барьер «TK.iSB» и датчик «TKLS» во взрывозащищенном исполнении.
ВНИМАНИЕ! Подключение датчика уровня топлива «TKLS» во взрывозащищённом исполнении к барьеру искрозащиты «TK.iSB» осуществляется только через монтажный кабель «КМВЗ» производства компании «ТехноКом». Специальная конфигурация разъемов монтажного кабеля предотвращает неправильное подключение устройств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Маркировка взрывозащиты | [Ex ia] IIB |
| Количество подключаемых датчиков уровня топлива, шт. | 1 или 2 |
| Напряжение питания, В | 7...60 |
| Температурный диапазон, °С | -40…+85 |
| Габаритные размеры, мм, не более | 145 х 145 х 55 |
| Масса, кг, не более | 0,85 |
| Степень защиты корпуса | IP68 |
| Средний срок службы изделия, лет, не менее | 10 |
| Максимально допустимые параметры | |
| Максимальное напряжение питания, В | 60 |
| Максимальное напряжение, В: RS-485 (A), RS-485 (B), Цифровой вход ДУТ 1, Цифровой вход ДУТ 2 |
5,5 |
| Максимальное напряжение, В: Частотный выход (ОК) ДУТ 1, Частотный выход (ОК) ДУТ 2 |
60 |
| Максимальный ток, мА: RS-485 (A), RS-485 (B), Цифровой вход ДУТ 1, Цифровой вход ДУТ 2 |
50 |
| Максимальный ток, А: Частотный выход (ОК) ДУТ 1, Частотный выход (ОК) ДУТ 2 |
0,5 |
| ЭЛЕКТРИЧЕСКИЕ ИСКРОБЕЗОПАСНЫЕ ХАРАКТЕРИСТИКИ БИС «TK.iSB» | |
| Максимальное выходное напряжение (Uo), В | 10 |
| Максимальное напряжение (Um), В | 60 |
| Максимальный выходной ток (Io), А | 0,312 |
| Максимальная внешняя емкость (Co), мкФ | 20 |
| Максимальная внешняя индуктивность Lo, мГн | 1,6 |
КОМПЛЕКТ ПОСТАВКИ
| № | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
|---|---|---|
| 1 | Барьер искрозащиты «TK.iSB» | 1 шт. |
| 2 | Предохранитель с держателем, 1 А | 1 шт. |
| 3 | Кабель монтажный для подключения к датчику TKAM | 1 шт. |
| 4 | Комплект эксплуатационной документации | 1 шт. |
ОПИСАНИЕ ИНТЕРФЕЙСНОГО КАБЕЛЯ
Барьер искрозащиты «TK.iSB» оснащен интерфейсным кабелем, предназначенным для подключения датчика уровня топлива к внешним устройствам и к цепи питания. Интерфейсный кабель барьера искрозащиты представляет собой отдельные провода разного цвета.
| № | ЦВЕТ ПРОВОДА В КАБЕЛЕ | ОПИСАНИЕ | |
|---|---|---|---|
| 1 | КРАСНЫЙ | «+» Основного питания | |
| 2 | ОРАНЖЕВЫЙ | RS-485 (A) | |
| 3 | СЕРЫЙ | Частотный выход (ОК) | |
| 4 | ЧЕРНЫЙ | Общий | |
| 5 | КОРИЧНЕВЫЙ | RS-485 (B) | |
| 6 | БЕЛЫЙ | Цифровой вход (по «–») | |
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантия распространяется на весь срок службы изделия (Пожизненная Гарантия / Lifetime Warranty).Полностью условия гарантийного обслуживания изложены в Гарантийном Талоне (входит в комплект поставки)
и в «Руководстве по эксплуатации» («Руководстве пользователя»).
Основанием для гарантийного обслуживания является выданный в установленном порядке Гарантийный Талон.
В случае отсутствия или наличия некорректных записей в графах Гарантийного Талона (дата продажи, подпись
продавца и покупателя, печать продавца и т.п.), данный Гарантийный Талон является недействительным.
СЕРТИФИКАТЫ И ЛИЦЕНЗИИ
• Свидетельство об утверждении типа средств измерений: RU.C.29.639.A № 59741
В соответствии с приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 755 от 17.04.2020, срок действия
Свидетельства об утверждении типа средств измерений RU.C.29.639.A № 59741 продлен на один год.
• Сертификат о признании утверждения типа средств измерений Республики Казахстан: № 12682 (на русском и казахском языках)
• Сертификат соответствия требованиям ISO 9001:2015 № RU19/818419002
• Сертификат соответствия о безопасности оборудования для работы во взрывоопасных средах: RU C-RU.АД07.В.03651/21
• Сертификат соответствия требованиям Технического Регламента Таможенного Союза о безопасности колесных ТС: RU С-RU.АД50.В.02621/20
• Декларация о соответствии Таможенного Союза: ЕАЭС N RU Д-RU.HP15.B.05143/20
• Сертификат соответствия Правилам ООН (UN Regulations) E mark (TKLS): E8 10R-04 1452 (на 2-х листах)
• Протокол испытаний на соответствие требованиям ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»: № 480061-21 (на 2-х листах)
