TKLS-L: ОПИСАНИЕ И ХАРАКТЕРИСТИКИ
КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ

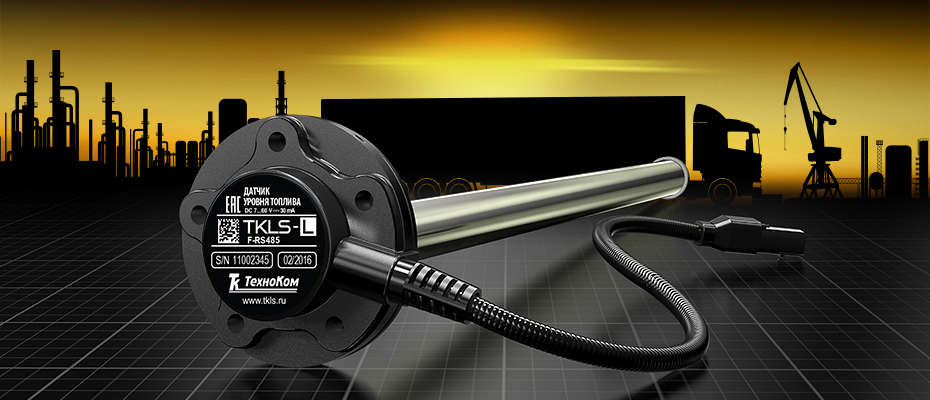

Датчик уровня топлива «TKLS-L» – это электронный измеритель-преобразователь емкостного типа, предназначенный для измерения уровня топлива в топливном баке транспортного средства (или в иной ёмкости), преобразования полученных данных в цифровой вид, частотный либо аналоговый сигнал и передачи их устройству сбора данных. Дополнительно, датчик позволяет измерять и передавать в цифровом виде ряд параметров, таких как температура, коды диагностики и т.п.
ВЫХОДНЫЕ ИНТЕРФЕЙСЫ
| МОДИФИКАЦИЯ ДУТ TKLS-L |
ВЫХОДНОЙ ИНТЕРФЕЙС 1 |
ВЫХОДНОЙ ИНТЕРФЕЙС 2 |
|---|---|---|
| TKLS-L F-RS485 | 1x RS-485 (TIA/EIA-485-A) | 1x частотный выход |
| TKLS-L A-RS232 | 1x RS-232 (TIA/EIA-232) | 1x аналоговый выход |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Протокол интерфейса RS-485 | AGHIP / LLS / ModBus |
| Протокол интерфейса RS-232 | LLS |
| Автоматическая тарировка | Есть1 |
| Самодиагностика | Есть |
| Отчет об ошибках | Есть |
| Защита настроек паролем | Есть |
| Дистанционная настройка по интерфейсу RS-485 | Есть1 |
| Дистанционное обновление микропрограммы (прошивки) | Есть1 |
| Ведение журнала событий | Есть |
| Измерение температуры | Есть |
| Количество дискретных входов, шт | 1 |
| ПАРАМЕТРЫ ЧАСТОТНОГО ВЫХОДА | |
| Диапазон выходного сигнала, Гц | 100…3000 |
| Тип выхода | открытый коллектор |
| Максимальный ток нагрузки, мА | 200 |
| ПАРАМЕТРЫ АНАЛОГОВОГО ВЫХОДА | |
| Диапазон выходного сигнала, В | 0…10 |
| ПАРАМЕТРЫ ИЗМЕРЕНИЙ | |
| Измеряемая среда | Бензин, дизельное топливо, масло |
| Точность измерения в рабочей области, не хуже, % | 1 |
| Разрешающая способность, бит | 12 |
| Диапазон измерения температуры, °С | -40…+85 |
| Погрешность измерения температуры, °С | ±1 |
| ПАРАМЕТРЫ РАБОТЫ ДАТЧИКА | |
| Напряжение питания, В | 7…60 |
| Потребляемый ток, не более, мА2 | 30 |
| Температурный диапазон, °С | -40…+85 |
| Степень защиты корпуса | IP67 (IP69K3) |
| Длина измерительной части, мм | 750 / 1000 / 1500 / 2000 |
| Тип крепления | SAE 5 |
| Срок службы изделия, лет | 5 |
1 Только для модификации F-RS485.
2 Все измерения параметров устройства, кроме особо оговоренных случаев, производятся при номинальном напряжении питания 12,0 ± 0,5 В.
3 Немецкий стандарт DIN 40050-9 расширяет российский МЭК 60529 до степени защиты IP69K.
Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением.
Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй
под высоким давлением.
Степень защиты IP69K первоначально была разработана для транспортных средств: дорожной, строительной, карьерной и специальной техники, особенно тех,
которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях
(химическая промышленность и пищевая промышленность).
Датчик уровня топлива TKLS, в целях увеличения надежности, специально изготавливается в корпусе, со степенью защиты IP69K, несмотря на то,
что на территории РФ максимальная степень защиты корпуса при сертификации – IP67.
Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением.
Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй
под высоким давлением.
Степень защиты IP69K первоначально была разработана для транспортных средств: дорожной, строительной, карьерной и специальной техники, особенно тех,
которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях
(химическая промышленность и пищевая промышленность).
Датчик уровня топлива TKLS, в целях увеличения надежности, специально изготавливается в корпусе, со степенью защиты IP69K, несмотря на то,
что на территории РФ максимальная степень защиты корпуса при сертификации – IP67.
КОМПЛЕКТ ПОСТАВКИ
| № | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
|---|---|---|
| 1 | Датчик уровня топлива «TKLS-L» | 1 шт. |
| 2 | Крышка защитная | 1 шт. |
| 3 | Кабель удлинительный в пластиковой гофре | 7,5 м |
| 4 | Комплект монтажный | 1 комплект |
| 5 | Паспорт | 1 шт. |
| 6 | Гарантийный талон | 1 шт. |
КОМПЛЕКТ МОНТАЖНЫЙ
| № | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
|---|---|---|
| 1 | Прокладка уплотнительная | 1 шт. |
| 2 | Саморез с шайбой и уплотнительной прокладкой M5 | 5 шт. |
| 3 | Заклепка-гайка с резьбой M5 | 5 шт. |
| 4 | Винт-болт крепежный M5 | 5 шт. |
| 5 | Пломба пластиковая | 1 шт. |
| 6 | Пломба разъема роторная | 1 шт. |
| 7 | Изолирующий колпачок | 1 шт. |
| 8 | Предохранитель с держателем | 1 шт. |
ИНТЕРФЕЙСНЫЙ РАЗЪЕМ
| Разъем 1 Интерфейсный разъем датчика. Вид со стороны контактов. |
Разъем 2 Разъем удлинительного кабеля. Вид со стороны разъема. |
| № | ЦВЕТ ПРОВОДА В КАБЕЛЕ | F-RS485 | A-RS232 | |
|---|---|---|---|---|
| 1 | КРАСНЫЙ | «+» Основного питания | «+» Основного питания | |
| 2 | ОРАНЖЕВЫЙ | RS-485 (A) | RS-232 (TxD) | |
| 3 | СЕРЫЙ | Частотный выход (ОК)* | Аналоговый выход | |
| 4 | ЧЕРНЫЙ | Общий | Общий | |
| 5 | КОРИЧНЕВЫЙ | RS-485 (B) | RS-232 (RxD) | |
| 6 | БЕЛЫЙ | Цифровой вход (по «–») | Цифровой вход (по «–») | |
* ОК - открытый коллектор
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантия распространяется на весь срок службы изделия (Пожизненная Гарантия / Lifetime Warranty).Полностью условия гарантийного обслуживания изложены в Гарантийном Талоне (входит в комплект поставки)
и в «Руководстве по эксплуатации» («Руководстве пользователя»).
Основанием для гарантийного обслуживания является выданный в установленном порядке Гарантийный Талон.
В случае отсутствия или наличия некорректных записей в графах Гарантийного Талона (дата продажи, подпись
продавца и покупателя, печать продавца и т.п.), данный Гарантийный Талон является недействительным.
СЕРТИФИКАТЫ И ЛИЦЕНЗИИ
• Свидетельство об утверждении типа средств измерений: RU.C.29.639.A № 59741
• Сертификат о признании утверждения типа средств измерений Республики Казахстан: № 12682 (на русском и казахском языках)
• Сертификат соответствия требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008): № 000028A.01A.2013.ARM
• Сертификат соответствия взрывозащищенного оборудования 0ExiamIIBT6 X: ТС RU C-RU.AB24.B.03444
• Сертификат соответствия требованиям Технического Регламента Таможенного Союза о безопасности колесных ТС: С-RU.АД06.В.00142
• Декларация о соответствии Таможенного Союза: TC N RU Д-RU.АЯ46.В.79311
• Сертификат соответствия Правилам ООН (UN Regulations) E mark (TKLS): E8 10R-04 1452 (на 2-х листах)
• Сертификат соответствия Правилам ООН (UN Regulations) E mark (TKLS-L): E8 10R-05 1739 (на 2-х листах)
