TKLS-Ex: ОПИСАНИЕ И ХАРАКТЕРИСТИКИ
КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ

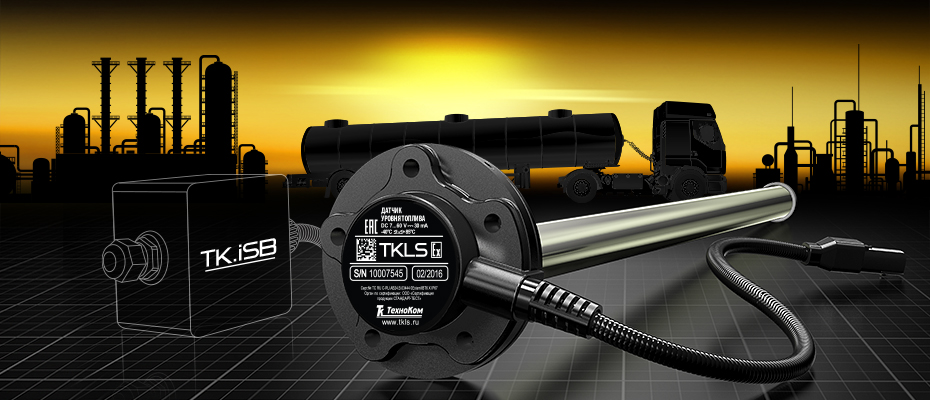

Датчик уровня топлива «TKLS» во взрывозащищённом исполнении – это электронный измеритель-преобразователь емкостного типа, предназначенный для измерения уровня топлива в топливном баке транспортного средства (или в иной ёмкости), преобразования полученных данных в цифровой вид либо частотный сигнал и передачи их устройству сбора данных. Данные передаются в цифровом виде по интерфейсу RS-485 в заданном пользователем протоколе. Кроме того, датчик позволяет осуществлять передачу измеренного уровня топлива в виде частотно-модулированного импульсного сигнала с частотой, прямо пропорциональной измеренному уровню топлива. Дополнительно, датчик позволяет измерять и передавать в цифровом виде ряд параметров, таких как температура, угол наклона бака относительно горизонтальной плоскости, коды диагностики и т.п.
ВНИМАНИЕ! Эксплуатация датчика уровня топлива «TKLS» во взрывозащищённом исполнении возможна только с барьером искрозащиты «TKiSB» и монтажным кабелем «КМВЗ» производства компании «ТехноКом».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Маркировка взрывозащиты | 0ExiamIIBT6 X |
| Выходной интерфейс | 1x RS-485 (TIA/EIA-485-A) 1x частотный выход |
| Протокол интерфейса RS-485 | AGHIP / LLS / ModBus |
| Bluetooth Smart / Bluetooth Low Energy (BLE) | Есть |
| Встроенный акселерометр / измерение угла наклона | Есть |
| Самодиагностика | Есть |
| Отчет об ошибках | Есть |
| Защита настроек паролем | Есть |
| Проводное подключение к навигационному терминалу | Есть |
| Беспроводное подключение к навигационному терминалу | Есть1 |
| Дистанционная настройка по интерфейсу Bluetooth | Есть |
| Дистанционная настройка по интерфейсу RS-485 | Есть |
| Дистанционное обновление микропрограммы (прошивки) | Есть |
| Ведение журнала событий | Есть |
| Измерение температуры | Есть |
| Автоматическая тарировка | Есть |
| Количество дискретных входов, шт | 1 |
| ПАРАМЕТРЫ ЧАСТОТНОГО ВЫХОДА | |
| Диапазон выходного сигнала, Гц | 100…3000 |
| Тип выхода | открытый коллектор |
| Максимальный ток нагрузки, мА | 200 |
| ПАРАМЕТРЫ ИЗМЕРЕНИЙ | |
| Измеряемая среда | Бензин, дизельное топливо, масло |
| Точность измерения в рабочей области, не хуже, % | 1 |
| Разрешающая способность, бит | 12 |
| Диапазон измерения температуры, °С | -40…+85 |
| Погрешность измерения температуры, °С | ±1 |
| ПАРАМЕТРЫ РАБОТЫ ДАТЧИКА | |
| Напряжение питания, В | 7…60 |
| Потребляемый ток, не более, мА2 | 30 |
| Температурный диапазон, °С | -40…+85 |
| Степень защиты корпуса | IP67 (IP69K3) |
| Длина измерительной части, мм | 750 / 1000 / 1500 / 2000 / 2500 / 3000 |
| Тип крепления | SAE 5 |
| Срок службы изделия, лет | 10 |
1 Возможность беспроводного подключения к навигационным терминалам серии «АвтоГРАФ™», оснащенным модулем Bluetooth.
2 Все измерения параметров устройства, кроме особо оговоренных случаев, производятся при номинальном напряжении питания 12,0 ± 0,5 В.
3 Немецкий стандарт DIN 40050-9 расширяет российский МЭК 60529 до степени защиты IP69K.
Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением.
Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй
под высоким давлением.
Степень защиты IP69K первоначально была разработана для транспортных средств: дорожной, строительной, карьерной и специальной техники, особенно тех,
которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях
(химическая промышленность и пищевая промышленность).
Датчик уровня топлива TKLS, в целях увеличения надежности, специально изготавливается в корпусе, со степенью защиты IP69K, несмотря на то,
что на территории РФ максимальная степень защиты корпуса при сертификации – IP67.
Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением.
Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй
под высоким давлением.
Степень защиты IP69K первоначально была разработана для транспортных средств: дорожной, строительной, карьерной и специальной техники, особенно тех,
которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях
(химическая промышленность и пищевая промышленность).
Датчик уровня топлива TKLS, в целях увеличения надежности, специально изготавливается в корпусе, со степенью защиты IP69K, несмотря на то,
что на территории РФ максимальная степень защиты корпуса при сертификации – IP67.
КОМПЛЕКТ ПОСТАВКИ
| № | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
|---|---|---|
| 1 | Датчик уровня топлива «TKLS» во взрывозащищенном исполнении | 1 шт. |
| 2 | Крышка защитная | 1 шт. |
| 3 | Кабель удлинительный в пластиковой гофре | 7,5 м |
| 4 | Комплект монтажный | 1 комплект |
| 5 | Паспорт | 1 шт. |
| 6 | Гарантийный талон | 1 шт. |
КОМПЛЕКТ МОНТАЖНЫЙ
| № | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
|---|---|---|
| 1 | Прокладка уплотнительная | 1 шт. |
| 2 | Саморез с шайбой и уплотнительной прокладкой M5 | 5 шт. |
| 3 | Заклепка-гайка с резьбой M5 | 5 шт. |
| 4 | Винт-болт крепежный M5 | 5 шт. |
| 5 | Пломба пластиковая | 1 шт. |
| 6 | Пломба разъема роторная | 1 шт. |
| 7 | Изолирующий колпачок | 1 шт. |
| 8 | Предохранитель с держателем | 1 шт. |
ИНТЕРФЕЙСНЫЙ РАЗЪЕМ
| Разъем 1 Интерфейсный разъем датчика. Вид со стороны контактов. |
Разъем 2 Разъем удлинительного кабеля. Вид со стороны разъема. |
| № | ЦВЕТ ПРОВОДА В КАБЕЛЕ | ОПИСАНИЕ | |
|---|---|---|---|
| 1 | КРАСНЫЙ | «+» Основного питания | |
| 2 | ОРАНЖЕВЫЙ | RS-485 (A) | |
| 3 | СЕРЫЙ | Частотный выход (ОК) | |
| 4 | ЧЕРНЫЙ | Общий | |
| 5 | КОРИЧНЕВЫЙ | RS-485 (B) | |
| 6 | БЕЛЫЙ | Цифровой вход (по «–») | |
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантия распространяется на весь срок службы изделия (Пожизненная Гарантия / Lifetime Warranty).Полностью условия гарантийного обслуживания изложены в Гарантийном Талоне (входит в комплект поставки)
и в «Руководстве по эксплуатации» («Руководстве пользователя»).
Основанием для гарантийного обслуживания является выданный в установленном порядке Гарантийный Талон.
В случае отсутствия или наличия некорректных записей в графах Гарантийного Талона (дата продажи, подпись
продавца и покупателя, печать продавца и т.п.), данный Гарантийный Талон является недействительным.
СЕРТИФИКАТЫ И ЛИЦЕНЗИИ
• Свидетельство об утверждении типа средств измерений: RU.C.29.639.A № 59741
• Сертификат о признании утверждения типа средств измерений Республики Казахстан: № 12682 (на русском и казахском языках)
• Сертификат соответствия требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008): № 000028A.01A.2013.ARM
• Сертификат соответствия взрывозащищенного оборудования 0ExiamIIBT6 X: ТС RU C-RU.AB24.B.03444
• Сертификат соответствия требованиям Технического Регламента Таможенного Союза о безопасности колесных ТС: С-RU.АД06.В.00142
• Декларация о соответствии Таможенного Союза: TC N RU Д-RU.АЯ46.В.79311
• Сертификат соответствия Правилам ООН (UN Regulations) E mark (TKLS): E8 10R-04 1452 (на 2-х листах)
• Сертификат соответствия Правилам ООН (UN Regulations) E mark (TKLS-L): E8 10R-05 1739 (на 2-х листах)
